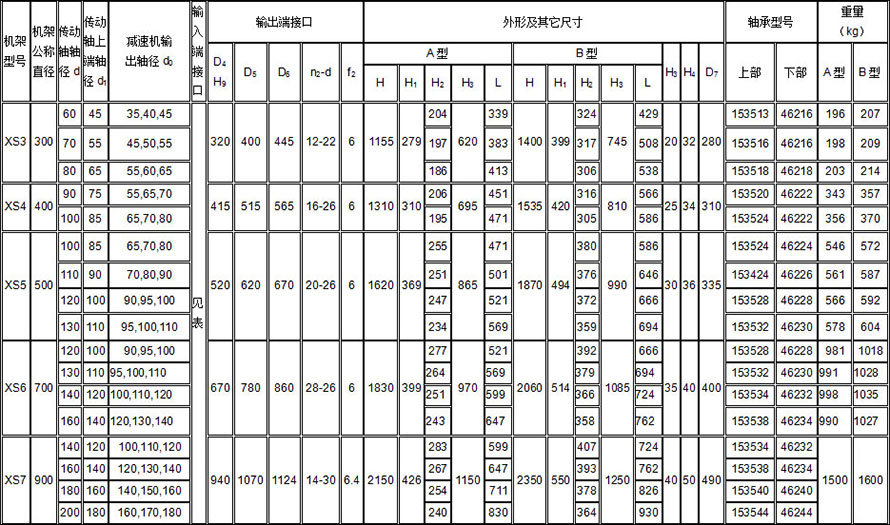

XS型双支点机架


主要参数及尺寸（公称直径 300 、 400 、 500 、 700 ）

机架
型号		 机架公
称直径		 传动轴
轴径d		 传动轴上
端轴径d1		 传动轴轴尺寸
M0 d2h9 d3 d4 h h1 h2 h3 h4 L1 L0 L2 b1 b0 b2 t1 t0 t2
XS3 300 60 45k6 M55×2 55 52 50 322 125 4 15 68 60 27 40 14 8 8 39.5 51 51
70 55m6 M65×2 65 62 60 278 125 4 15 83 75 27 40 16 8 8 49 61 61
80 65m6 M75×2 75 72 70 264 139 4 18 98 90 32 50 18 10 10 58 69 70
XS4 400 90 75m6 M85×2 85 82 80 322 162 4 18 108 100 32 50 20 10 10 67.5 79 80
100 85m6 M95×2 95 92 90 317 166 4 22 118 110 38 50 22 12 12 76 89 90
XS5 500 100 85m6 M95×2 95 92 90 490 166 4 22 118 110 38 50 22 12 12 76 89 90
110 90m6 M100×2 100 97 95 420 166 4 22 118 110 38 50 25 12 12 81 94 95
120 100m6 M110×2 110 107 105 413 177 4 22 128 120 40 60 28 14 14 90 104 104.5
130 110m6 M120×2 120 117 115 370 177 4 26 138 130 44 70 28 14 14 100 114 114.5
XS6 700 120 100m6 M110×2 110 107 105 508 177 4 22 128 120 40 60 28 14 14 90 108 105.5
130 110m6 M120×2 120 117 115 465 177 4 26 138 130 44 70 28 14 14 100 114 114.5
140 120m6 M130×2 130 127 125 468 197 4 26 153 145 44 70 32 14 14 109 122 124.5
160 140m6 M150×2 150 147 145 441 207 4 30 168 160 50 70 36 16 16 128 142 144
XS7 900 140 120m6 M130×2 130 127 125 468 197 4 26 153 145 44 70 32 14 14 109 122 124.5
160 140m6 M150×2 150 147 145 441 207 4 30 168 160 50 70 69 16 16 128 142 144
180 160m6 M170×3 170 166 165 496 227 4 32 198 190 52 80 40 16 16 157 162 164
200 180m6 M190×3 190 186 185 536 242 4 32 238 230 54 90 45 18 18 175 180 182

XD、XS型机架输入端接口尺寸
减速机输出轴径d0 减速机类别代号 D1 D2 D3 n1-M f1
12 Z 65 100 120 4-M6 3
14 Z 85 120 140 4-M8 3
18 Z 100 134 160 4-M8 4
25 Z 130 160 180 6-M8 4
C 170 200 230 6-M10 3
30 C 200 230 260 6-M12 4
35 Z 170 200 230 6-M10 5
C 230 260 290 6-M12 4
40 Z 170 200 230 6-M10 5
C 230 260 290 6-M12 4
45 Z 200 230 260 6-M10 5
C 230 260 290 6-M12 4
50 Z 200 230 260 6-M10 5
C 270 305 340 6-M10 5
55 Z 200 230 260 6-M10 5
C 270 305 340 8-M16 5
60 C 320 360 400 8-M16 5
65 Z 316 360 400 8-M12 6
Z1 270 310 340 6-M10 5

减速机输出轴径d0 减速机类别代号 D1 D2 D3 n1-M f1
60 C 320 360 400 8-M16 5
70 Z 316 360 400 8-M16 6
  C 320
316		 360 400 8-M16 5
80 Z 345 390 430 8-M16 6
  Z1 316 360 400 8-M12 6
  C 360 410 460 8-M20 6
90 Z 400 450 490 12-M16 8
  C 360 410 460 8-M20 6
95 Z 400 450 490 12-M18 8
  Z1 455 520 580 12-M20 10
100 Z 455 520 580 12-M20 10
  C 470 520 580 12-M20 6
110 Z 520 590 650 12-M20 12
  C 470 520 580 12-M20 6
120 Z 520 590 650 12-M20 12
  C 550 600 660 12-M20 6
130 Z 680 800 880 12-M30 12
  C 680 800 880 12-M30 12
140 Z 680 800 880 12-M30 12
180 Z 900 1020 1160 12-M36 12
注：
1、减速机类别代号Z为X系列，B系列的摆线针轮减速C为LC型，DC型齿轮减速机。
2、其他类型减速机由我公司对接口加以调整后也可配套。
